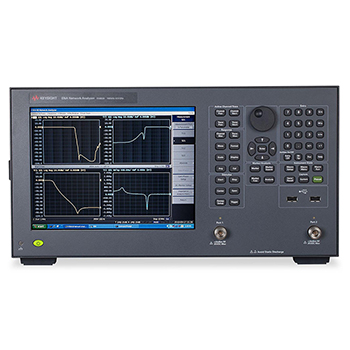

在射頻與微波測量領域，網絡分析儀是關鍵設備，承擔著 S 參數測量、阻抗分析等重要任務。不過，隨著使用時長增加與使用頻率上升，各類故障也隨之而來。熟悉常見故障表現及排查方式，對確保測量工作順暢開展、提升工作效率意義重大。

　　常見故障類型

　　硬件連接故障

　　電纜連接問題：網絡分析儀與被測設備間的連接電纜，若出現彎曲、折斷或接頭松動，會導致信號傳輸異常。例如，在高頻測量時，電纜輕微彎折都可能引發信號衰減與反射，讓測量結果出現偏差。

　　接口損壞：儀器的輸入輸出接口經頻繁插拔，容易造成接口內金屬觸點磨損、變形，致使接觸不良。這可能導致信號無法正常輸入或輸出，引發測量錯誤。

　　信號源故障

　　信號功率異常：信號源輸出功率不穩定或低于正常范圍，會造成測量時被測設備響應微弱，影響測量精度。比如，測量放大器增益時，若信號源功率不足，得到的增益值會遠低于實際值。

　　頻率不準確：信號源頻率漂移，使得輸出頻率與設定頻率不符，在進行頻率相關測量（如掃頻測量）時，測量結果將出現嚴重偏差，無法準確反映被測設備特性。

　　接收機故障

　　靈敏度下降：接收機靈敏度降低，難以捕捉到微弱信號，在測量低損耗器件或遠距離傳輸信號時，會出現測量數據丟失或不準確的情況。

　　噪聲系數增加：接收機內部電路元件老化、損壞等，可能導致噪聲系數加大，測量信號中混入過多噪聲，使測量結果波動大、精度降低。

　　軟件故障

　　測量設置錯誤：用戶誤操作，設置了錯誤的測量參數，如掃描帶寬、點數、平均次數等，會使測量結果與實際情況不符。例如，掃描帶寬設置過窄，可能遺漏重要信號特征。

　　系統軟件異常：網絡分析儀的操作系統或測量軟件出現故障，如程序崩潰、死機等，導致儀器無法正常運行測量功能，影響工作進度。

　　故障排查方法

　　外觀與連接檢查

　　物理檢查：仔細查看儀器外觀有無損壞、變形，顯示屏是否正常顯示。檢查連接電纜是否有明顯彎折、破損，接頭是否牢固，有無松動、氧化跡象。若發現電纜有問題，及時更換；接頭松動則重新插拔固定。

　　接口測試：使用專業的接口檢測工具，檢查儀器接口的電氣性能，如接觸電阻、絕緣電阻等。對于損壞的接口，需由專業維修人員進行更換。

　　信號源測試

　　功率測量：使用功率計連接到網絡分析儀的信號輸出端口，測量實際輸出功率，與儀器設置功率對比。若功率偏差超出允許范圍，需校準信號源或檢查內部功率放大電路。

　　頻率校準：利用高精度頻率計測量信號源輸出頻率，若頻率不準確，按照儀器操作手冊進行頻率校準操作。若校準后仍有問題，可能是頻率合成器等硬件故障，需專業維修。

　　接收機性能檢測

　　靈敏度測試：使用標準信號源輸入已知強度的微弱信號，檢查網絡分析儀接收機能否準確接收并測量。若靈敏度不符合指標，檢查接收機前端放大器、濾波器等部件是否正常。

　　噪聲系數測量：借助噪聲系數測試儀測量接收機噪聲系數，若噪聲系數過大，逐步排查接收機內部各電路模塊，找出噪聲源并進行修復或更換。
